产品简介

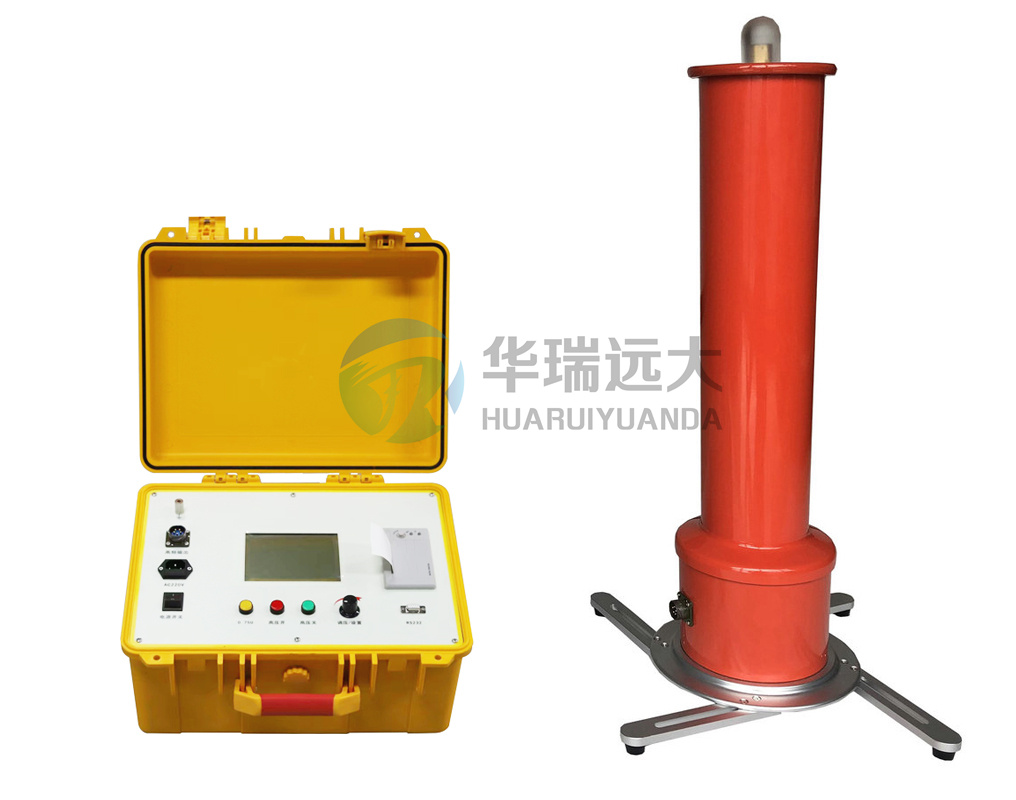

HRYD-ZNS 系 列 智 能 直 流 高 压 发 生 器 是 我 公 司 根 据 新 的 中 国 电 力 行 业 标 准 DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的,在先前便携式直流高压发生器的基础上研制开发的较新一代智能型产品。主要适用于电力部门、工矿、冶金、钢铁等企 业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。 本产品抛弃了传统的老式直高发模拟电路的方式采用了全新的数字控制电路,使得设备既可 靠又轻巧,并且创新性的应用了高压端测量技术从而使得设备具有高精度的特性。本设备采 样了全中文菜单显示,触摸屏按键操作,人机界面友好,操作便利。设备具有多重保护功能 (具有零位保护,过压过流保护,闪络保护)
产品别名:智能直流高压发生器、全自动直流高压发生器、自动直流高压发生器、全自动高压发生器、直流高压发生器
⑴采用大屏幕点阵液晶显示屏,一键飞梭人机对话功能;
⑵氧化锌避雷器全自动测试功能,重复性好,精度高;
⑶电压自动升压功能:预设试验电压,输出电压可恒压保持;
⑷自动计时功能:对试验加压时间进行预设置并计时,计时完毕后自动降压;
⑸高压过压整定采用软件微处理器比较,精度高,可靠性好;
⑹手动和自动试验模式自由选择;
⑺数据存储功能,可即时捕获试验参数和自动保存试验结果;
⑻根据电磁兼容性理论,采用特殊屏蔽、多级隔离和接地等保护措施有机结合,设备在承受额定电压放电时不损坏;
⑼带RS232接口(选配功能),可以与电脑联机,通过上位机软件控制设备完成以上所有功能;
⑽本设备广泛适用于对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。
规格 技术 参数 | 60/3 | 60/5 | 60/10 | 100/4 | 120/5 | 200/2 | 200/3 | 200/5 | 200/10 | 250/5 | 300/2 | 300/3 | 300/5 |
输出电压(kV) | 60 | 60 | 60 | 100 | 120 | 200 | 200 | 200 | 200 | 250 | 300 | 300 | 300 |
输出电流(mA) | 3 | 5 | 10 | 4 | 5 | 2 | 3 | 5 | 10 | 5 | 2 | 3 | 5 |
输出功率 (W) | 180 | 300 | 600 | 400 | 600 | 400 | 600 | 1000 | 2000 | 1250 | 600 | 900 | 1500 |
充电电流(mA) | 4.5 | 7.5 | 15 | 6 | 7.5 | 3 | 4.5 | 7.5 | 15 | 7.5 | 3 | 4.5 | 7.5 |
机箱重量(kg) | 12 | 12 | 12 | 12 | 12 | 12 | 17 | 17 | 17 | 20 | 20 | 25 | 25 |
倍压重量(kg) | 12.0 | 12.0 | 12.0 | 8.7 | 8.7 | 10.2 | 10.2 | 10.2 | 15.3 | 15.3 | 16.0 | 16.0 | 16.0 |
倍压筒 尺寸 (mm) | Φ150×600 | Φ150×600 | Φ150×600 | Φ110×700 | Φ110×700 | Φ110×930 | Φ110×930 | Φ110 | Φ130 | Φ130 | Φ130 | Φ130 | Φ130 |
电压测量 误差 | 1%±2个字 | ||||||||||||
电流测量 误差 | 1%±2个字 | ||||||||||||
过压整定 误差 | ≤1% | ||||||||||||
0.75切换 误差 | ≤1% | ||||||||||||
波纹系数 | ≤1.0% | ||||||||||||
电压 稳定度 | 随机波动、电源电压变化±10%,≤1.0% | ||||||||||||
工作方式 | 间断使用:额定负载30分钟; | ||||||||||||
环境温度 | -15℃~50℃ | ||||||||||||
相对湿度 | 当温度为25℃时不大于90%(无凝露) | ||||||||||||
海拔高度 | 2000米以下 |
